Кручений дріт Litz

Наш скручений дріт Huaying — це справжній промисловий продукт, виготовлений компанією Huizhou Huaying Electronic Technology Co., Ltd. Він широко використовується не лише всередині країни, а й за кордоном, завдяки чому ми маємо довгий список лояльних клієнтів. Чому він такий популярний? В першу чергу тому, що наш дріт повністю відповідає стандартам безпеки UL і VDE і навіть відповідає вимогам ROHS без галогенів. Від вибору сировини до скручування та виробництва, кожен крок виконується відповідно до суворих промислових стандартів. Ми дуже ретельно розставляємо пріоритети для наших клієнтів. Крім того, ми володіємо понад десятьма патентами, що гарантує відсутність проблем з якістю. Багато постійних клієнтів кажуть: «Використання нашого дроту заспокоює». Ми щиро заохочуємо вас спробувати; Ви не помилитеся з нами!

Надіслати запит

Опис продукту

Технічні характеристики продукту

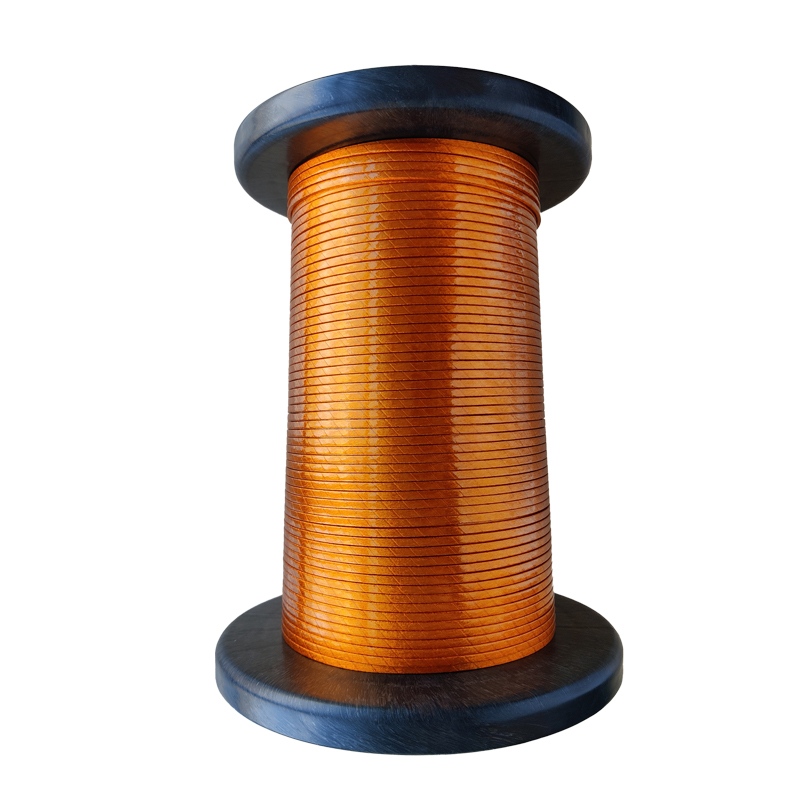

Наш кручений дріт Huaying Litz Wire пропонує широкий вибір варіантів. Найкращий доступний діаметр становить 0,10 мм, здатний скручувати пасма від 50 до 2000 ниток. Ще більш тонкий діаметр 0,05 мм дозволяє скручувати пасма від 50 до 3000 ниток. Незалежно від конкретних потреб клієнта, ми можемо задовольнити ці вимоги. Зовнішній діаметр готового виробу також гнучкий і становить від 0,1 мм до 8 мм. Якщо клієнти мають особливі вимоги щодо ширини або товщини, наприклад, вимагають тоншого калібру для встановлення в малих медичних пристроях, ми можемо задовольнити ці вимоги. Ми також ретельно дослідили нашу діелектричну міцність, продемонструвавши, що наші продукти не виявляють руйнування ізоляції навіть у середовищі високої частоти та високої напруги, заслуживши довіру наших клієнтів.

Основні переваги продукту

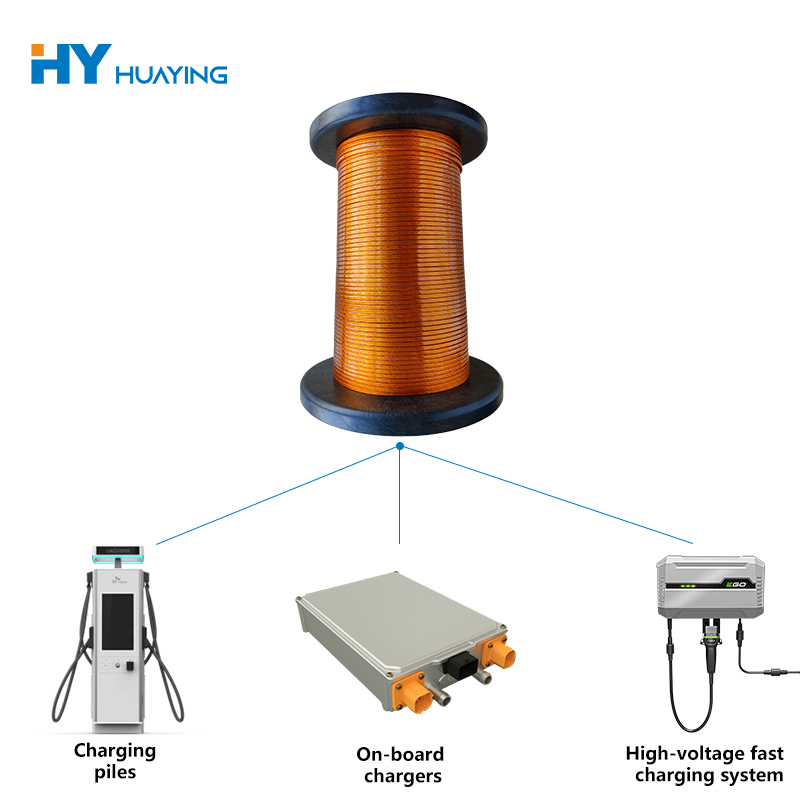

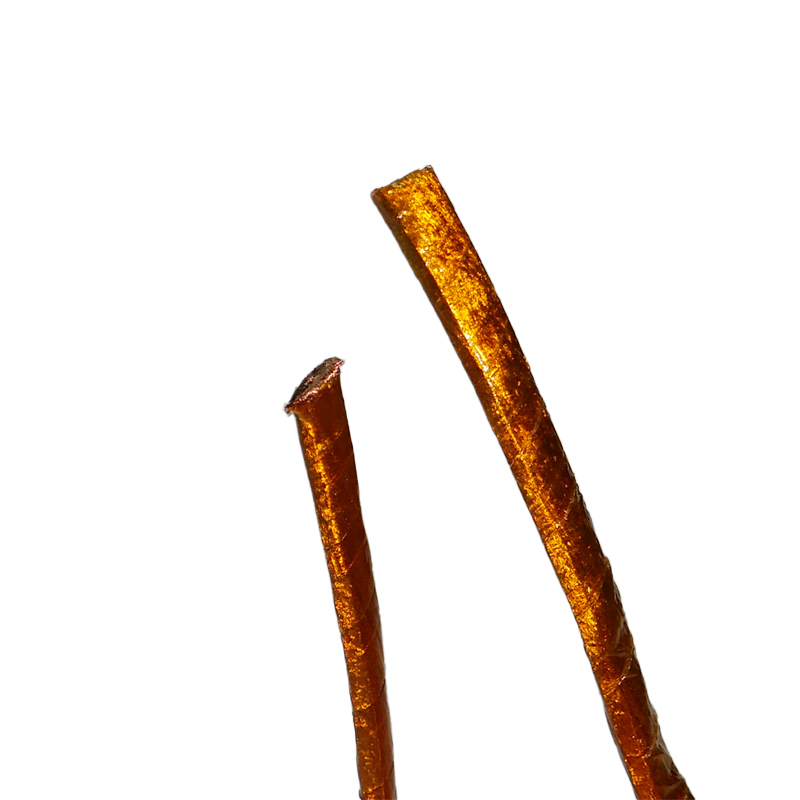

Цей скручений дріт Huaying має високу швидкість заповнення пазів, що дозволяє котушкам, намотаним з ним, пропускати більш високі струми без перегріву, навіть при навантаженні з великим струмом. Крім того, в ньому використовується багатожильний провід квадратної форми. При однаковій площі поперечного перерізу квадратний дріт має більшу площу поверхні, ніж круглий дріт, що пом’якшує скін-ефект, значно зменшуючи втрати високочастотного струму та покращуючи розсіювання тепла. Це забезпечує стабільну робочу температуру в автомобільних електронних пристроях протягом тривалого часу. Крім того, компактність нашого продукту робить його особливо придатним для додатків, які вимагають мінімального розміру, наприклад оптичного накопичувача. Крім того, його стійкість до температури та радіації досягає 220°C, що робить його придатним для використання у високотемпературних промислових середовищах. Така радіаційна стійкість також забезпечує стабільну роботу в спеціалізованому медичному обладнанні, що забезпечує широкий спектр застосування.

Обслуговування продукту

Щоденне технічне обслуговування Huaying Twisted Litz Wire є простим; просто зверніть увагу на кілька дрібних деталей. Зберігаючи, не забувайте зберігати дроти в сухому, добре провітрюваному місці подалі від масла, бруду та корозійних рідин. Якщо ви плануєте зберігати їх протягом тривалого часу, рекомендується щільно загорнути дроти в герметичний пакет, щоб запобігти проникненню вологи. Це особливо актуально під час сезону дощів на півдні Китаю, коли повітря вологе і може легко пошкодити роботу дроту. Якщо вам потрібно обрізати дроти, обов’язково використовуйте спеціальні різаки. Не використовуйте для їх стрижки звичайні ножиці. Інакше скручені жилки дроту легко розпадуться, що призведе до проблем під час їх подальшого з’єднання. Крім того, знімаючи ізоляцію, будьте обережні, щоб не зламати мідний дріт. Рекомендується використовувати спеціальний інструмент для зачистки проводів і дотримуватися вимог обладнання; не роздягайтеся занадто довго або занадто коротко.

специфікації	толерантність провідника	метр опору		FIW4 зовнішній діаметр мм		FIW5 зовнішній діаметр мм		FIW6 зовнішній діаметр мм		FIW7 зовнішній діаметр мм		Зовнішній діаметр FIW8 мм		Зовнішній діаметр FIW9 мм
мм	мм	хв	макс	хв	макс	хв	макс	хв	макс	хв	макс	хв	макс	хв	макс
0.050	±0,002	7.9220	9.4890	0.075	0.085	0.085	0.095	0.095	0.105	0.106	0.116	--	--	--	--
0.063	±0,002	5.0450	5.9220	0.090	0.101	0,102 0,114		0.114	0.126	0.127	0.139	--	--	--	--
0.070	±0,003	4.0790	4.8900	0.098	0.110	0.111	0.123	0.124	0.136	0.137	0.149	0.150	0.162	0.163	0.175
0.080	±0,003	3.1330	3.7030	0.109	0.122	0.123	0.136	0.137	0.150	0.151	0.164	0.165	0.178	0.179	0.192
0.090	±0,003	2.4950	2.9000	0.121	0.134	0.135	0.148	0.149	0.162	0.163	0.176	0.177	0.190	0.191	0.204
0.100	±0,003	2.0340	2.3330	0.133	0.148	0.149	0.164	0.165	0.180	0.181	0.196	0.197	0.212	0.213	0.228
0.112	±0,003	1.6330	1.8480	0.148	0.164	0.165	0.181	0.182	0.198	0.199	0.215	0.216	0.232	0.233	0.249
0.114	±0,003	1.5760	1.7820	0.150	0.166	0.167	0.183	0.184	0.200	0.201	0.217	0.218	0.234	0.235	0.251
0.120	±0,003	1.4260	1.6030	0.159	0.176	0.177	0.194	0.195	0.212	0.213	0.230	0.231	0.248	0.249	0.266
0.127	±0,003	1.2770	1.4280	0.166	0.183	0.184	0.201	0.202	0.219	0.220	0.237	0.238	0.255	0.256	0.273
0.132	±0,003	1.1850	1.3200	0.172	0.191	0.192	0.211	0.212	0.231	0.232	0.251	0.252	0.271	0.272	0.291
0.140	±0,003	1.0550	1.1700	0.182	0.201	0.202	0.221	0.222	0.241	0.242	0.261	0.262	0.281	0.282	0.301
0.150	±0,003	0.9287	1.0158	0.194	0.215	0.216	0.237	0.238	0.259	0.260	0.281	0.282	0.300	0.300	0.320
0.160	±0,003	0.8122	0.8906	0.206	0.227	0.228	0.249	0.250	0.271	0.272	0.293	0.294	0.315	0.316	0.337
0.170	±0,003	0.7210	0.7871	0.218	0.241	0.242	0.265	0.266	0.289	0.290	0.313	0.314	0.337	0.338	0.361
0.180	±0,003	0.6444	0.7007	0.230	0.253	0.254	0.277	0.282	0.303	0.304	0.325	0.326	0.349	0.350	0.373
0.190	±0,003	0.5793	0.6277	0.241	0.265	0.266	0.290	0.291	0.315	0.316	0.340	0.341	0.365	0.366	0.390
0.200	±0,003	0.5237	0.5657	0.253	0.277	0.278	0.302	0.303	0.327	0.328	0.352	0.353	0.377	0.378	0.402
0.220	±0,003	0.4342	0.4664	0.277	0.303	0.304	0.330	0.331	0.357	0.358	0.384	0.385	0.411	0.412	0.438
0.250	±0,004	0.3345	0.3628	0.313	0.338	0.340	0.370	0.373	0.400	0.403	0.430	0.433	0.460	0.463	0.490
0.300	±0,004	0.2319	0.2505	0.370	0.400	0.401	0.431	0.432	0.462	0.463	0.493	0.494	0.524	0.525	0.555
0.350	±0,004	0.1722	0.1833	0.424	0.454	0.455	0.485	0.486	0.516	0.517	0.547	0.548	0.578	0.579	0.609
0.400	±0,005	0.1316	0.1407	0.479	0.509	0.510	0.540	0.541	0.571	0.572	0.602	0.603	0.633	--	--
0.450	±0,005	0.1042	0.1109	0.534	0.564	0.565	0.595	0.596	0.626	0.627	0.657	0.658	0.688	--	--
0.500	±0,005	0.0846	0.0895	0.588	0.628	0.629	0.669	0.670	0.700	0.701	0.738	--	--	--	--
0.550	±0,006	0.0698	0.0742	0.650	0.690	0.690	0.730	0.730	0.768	0.768	0.802	--	--	--	--
0.600	±0,006	0.0587	0.0622	0.710	0.739	0.740	0.780	0.781	0.820	0.822	0.855	--	--	--	--
