Як тришаровий емальований дріт може покращити електричну ізоляцію та ефективність намотування

Хуайін, спеціалізований виробник ізольованого проводу, розвиваєтьсяТришаровий емальований дрітдля застосувань, які вимагають надійної електричної ізоляції, постійної провідності та точної роботи намотування. Розуміння конструкції, процесу виробництва та критеріїв вибору допомагає інженерам і командам із закупівель вибрати відповідний провід для компактного електричного та електронного обладнання.

Тришаровий емальований дріт розроблений для поєднання електропровідності з кількома захисними шарами ізоляції. Його продуктивність залежить від розмірів провідника, матеріалів покриття, товщини ізоляції, адгезії та консистенції виробництва. Для інженерів, які розробляють трансформатори, котушки індуктивності, котушки та інші електромагнітні компоненти, ці характеристики впливають на ефективність обмотки, електричну надійність і довгострокову стабільність роботи. У цьому посібнику пояснюються принципи роботи, основні переваги, міркування щодо виробництва, сценарії застосування та фактори купівлі, пов’язані з тришаровим ізольованим обмотковим проводом. Він також знайомить з виробничими можливостями Huaying і містить практичні запитання, які покупці повинні поставити перед вибором специфікації дроту.

Зміст

1. Що таке тришаровий емальований дріт?
2. Як працює його структура та склад матеріалу?
3. Які основні переваги продуктивності?
4. Як виготовляється тришаровий емальований дріт?
5. Де використовується тришаровий емальований дріт?
6. Як порівняти характеристики проводів?
7. Як покупцям вибрати правильний провід?
8. Що ви повинні знати про Huaying?
9. Часті запитання
10. Висновок

1. Що таке тришаровий емальований дріт?

Тришаровий емальований дріт — це провідний дріт, розроблений із кількома ізоляційними покриттями або шарами, які допомагають електрично ізолювати провідник від оточуючих компонентів. Залежно від конструкції виробу провідник може бути виготовлений з міді або іншого зазначеного провідного матеріалу, а система ізоляції вибирається відповідно до електричних, теплових і механічних вимог.

На відміну від провідника, захищеного одним покриттям, конструкція тришарової ізоляції забезпечує кілька захисних бар’єрів. Ця конструкція може підвищити надійність ізоляції та допомогти виробникам розробити компактні електромагнітні компоненти, де простір обмотки обмежений.

Цей термін не слід плутати з кожним типом дроту з потрійною ізоляцією. Емальований обмотувальний дріт і дріт з потрійною ізоляцією можуть мати різні системи покриття, методи конструкції та вимоги до відповідності. Тому покупці повинні перевірити точну структуру продукту, а не припускати, що всі тришарові дроти мають ідентичні робочі характеристики.

Для отримання додаткової інформації про доступний продукт відвідайте сторінку продукту Huaying Triple Layer Emaled Wire.

2. Як працює його структура та склад матеріалу?

Продуктивність тришарового обмотувального дроту залежить від того, як провідник і система ізоляції працюють разом. Кожен компонент впливає на загальні електричні та механічні характеристики дроту.

• Струмопровідний сердечник:Проводить електричний струм по обмотці. Матеріал провідника, розміри поперечного перерізу та конфігурація жил впливають на електричний опір і здатність до струмопостачання.
• Первинний шар ізоляції:Забезпечує початковий електричний бар'єр між провідником і сусідніми витками або компонентами.
• Проміжний шар ізоляції:Додає ще один захисний бар’єр і сприяє загальній системі ізоляції.
• Зовнішній ізоляційний шар:Допомагає захистити нижні шари під час транспортування, намотування та складання залежно від властивостей матеріалу.

Фактичний склад залежить від специфікації продукту. Інформація про продукт Huaying описує виробничий процес із застосуванням поліамідної плівки, високоізоляційного покриття та скловолокна. Покупці повинні підтвердити точну послідовність матеріалів і конструкцію для обраної моделі перед тим, як включити її в дизайн.

Особливо важлива товщина ізоляції. Надто тонка ізоляція може не відповідати необхідним діелектричним властивостям, тоді як надмірно товста ізоляція може збільшити діаметр готового дроту та зменшити простір, доступний для намотування. Збалансований дизайн забезпечує як електричну надійність, так і ефективну упаковку компонентів.

3. Які основні переваги продуктивності?

Надійна електроізоляція

Кілька шарів ізоляції можуть забезпечити додатковий захист від електричного контакту між сусідніми провідниками та оточуючими компонентами. Фактична електрична міцність залежить від ізоляційних матеріалів, товщини, якості виробництва та умов випробувань. Інженери повинні підтвердити необхідну витримувану напругу та застосовні стандарти, перш ніж схвалювати дріт для критично важливого для безпеки обладнання.

Потенціал для компактних конструкцій обмоток

Якщо система ізоляції відповідає електричним вимогам застосування, ретельно оптимізована конструкція дроту може допомогти зменшити потребу в додаткових ізоляційних матеріалах. Результуюча економія простору залежить від конструкції компонента та конкретних вимог до ізоляції; їх не слід припускати без перегляду відповідних стандартів.

Незмінна якість виробництва

Уніфіковані розміри провідника та ізоляційне покриття підтримують передбачувану поведінку обмотки. Дефекти покриття, невідповідні діаметри або погана адгезія можуть створити проблеми під час автоматичного намотування та вплинути на надійність готового компонента.

Розгляд довгострокових витрат

Вибір дроту повинен становити більше, ніж початкова ціна покупки. Постійна якість може допомогти зменшити виробничі дефекти, переробку та технічне обслуговування, пов’язані з несправностями ізоляції. Фактична економічна вигода залежить від умов застосування, терміну служби продукту, продуктивності та якості альтернативних матеріалів, що оцінюються.

Ці переваги залежать від вибору відповідної специфікації та перевірки її ефективності. Відсутність конструкції ізоляції позбавляє від необхідності відповідного електричного захисту, тестування та безпечного проектування обладнання.

4. Як виготовляється тришаровий емальований дріт?

Послідовність виробництва має важливе значення, оскільки провідник та ізоляція повинні залишатися однорідними по довжині готового дроту. Huaying описує кілька важливих етапів у своєму виробничому процесі.

1. Волочіння дроту:Провідний матеріал витягується до необхідних розмірів. Якість поверхні та постійність розмірів важливі для подальших операцій нанесення покриття.
2. Відпал:Контрольована термічна обробка може регулювати механічні властивості провідника, допомагаючи йому досягти характеристик, необхідних для намотування та подальшої обробки.
3. Застосування ізоляції:Покриття або ізоляційні матеріали застосовуються відповідно до зазначеної конструкції виробу. Рівномірне покриття допомагає обмежити тонкі плями та інші потенційні дефекти.
4. Контроль товщини:Виробник контролює розміри ізоляції для досягнення необхідного кінцевого діаметра та електричних характеристик.
5. Затвердіння:Якщо система покриття потребує затвердіння, контрольована обробка допомагає розвинути заплановані властивості покриття та адгезію.
6. Остаточна перевірка:Відповідні розмірні, візуальні, електричні та механічні перевірки допомагають перевірити відповідність специфікації продукту.

На сторінці продукту Huaying повідомляється про точність контролю товщини ±0,005 мм для описаного процесу нанесення покриття. Покупці повинні підтвердити еталонні вимірювання, відповідну модель і метод перевірки, використовуючи цю цифру як вимогу до закупівлі.

Для команд інженерів найкорисніша документація з якості включає визначену специфікацію продукту, критерії перевірки, інформацію про відстеження, якщо така є, і результати випробувань, що стосуються передбачуваного застосування.

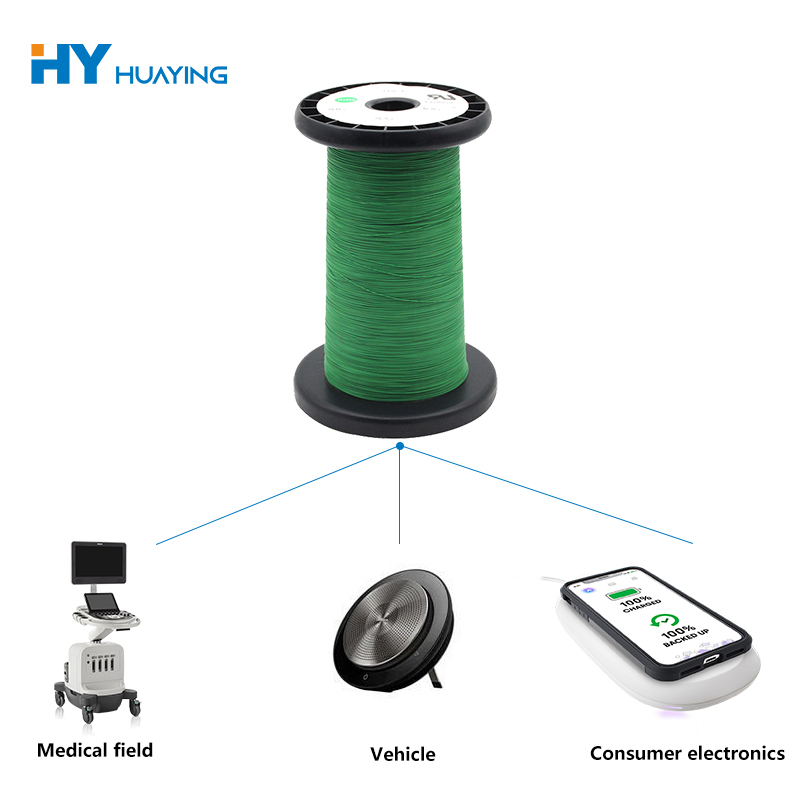

5. Де використовується тришаровий емальований дріт?

Тришаровий ізольований дріт обмотки можна розглядати для електричних та електронних виробів, у яких важливі надійність ізоляції, компактна обмотка та стабільна провідність. Придатність залежить від фактичних характеристик дроту та умов експлуатації обладнання.

• трансформери:Провідники обмотки повинні відповідати вимогам щодо напруги, температури, ізоляції та розмірів компонента.
• Індуктори та дроселі:Відповідний дріт обмотки підтримує конструкції магнітних компонентів, які використовуються в схемах перетворення електроенергії та фільтрації.
• Імпульсні джерела живлення:Характеристики ізоляції та провідника повинні відповідати частоті перемикань, напрузі, температурним умовам і відповідним вимогам безпеки.
• Електронне обладнання:Компактні силові модулі та інші електричні вузли можуть отримати переваги від обмотувального дроту, вибраного для обмеженого простору для встановлення.
• Промислові електричні системи:Нестандартні компоненти обмоток вимагають технічних характеристик дроту, які відповідають їх робочим циклам і умовам навколишнього середовища.

Перш ніж вибрати провід для будь-якого з цих застосувань, інженери повинні оцінити підвищення температури, електричне навантаження, натяг обмотки, робочу частоту, вплив вологи та відповідні вимоги до сертифікації. Придатність виробу для одного трансформатора чи джерела живлення не означає автоматично придатність для кожної конструкції.

6. Як порівняти характеристики проводів?

Порівняння технічних характеристик надійніше, ніж вибір дроту лише на основі назви продукту. У наведеній нижче таблиці підсумовано основні параметри, які покупці повинні переглянути.

Хуайін публікує приклади конфігурацій провідників, цілі загального діаметра та значення опору провідника на своїй сторінці продукту. Оскільки значення залежать від моделі, покупцям слід ознайомитися з оригінальною таблицею специфікацій і запитати підтвердження, перш ніж використовувати будь-яку цифру в інженерних розрахунках.

Довідка: специфікації тришарового емальованого дроту від Huaying.

7. Як покупцям вибрати правильний провід?

Вибір правильного дроту починається з застосування, а не із загальної заяви про характеристики ізоляції. Групи закупівель та інженери-конструктори можуть використовувати наступний контрольний список, щоб звузити вибір відповідних варіантів.

• Визначте вимоги до електрики:Вкажіть робочу напругу, очікуваний струм, частоту, вимоги до діелектричної міцності та прийнятний опір.
• Підтвердьте теплові умови:Встановіть очікувану робочу температуру, підвищення температури, спосіб охолодження та робочий цикл.
• Перевірте обмеження намотування:Визначте доступне вікно намотування, необхідний кінцевий діаметр, радіус вигину та обмеження виробничого обладнання.
• Перевірте систему ізоляції:Запитуйте деталі про матеріали шарів, допуски на товщину, адгезію та відповідні методи електричних випробувань.
• Перегляньте вимоги відповідності:Визначте стандарти та схвалення, необхідні для ринку готового обладнання та призначення.
• Оцініть стабільність виробництва:Запитайте про процедури перевірки, консистенцію партії, упаковку та документацію щодо відстеження.
• Вимагайте зразки, коли це необхідно:Випробуйте зразок дроту, використовуючи фактичний процес намотування та конструкцію компонентів, перш ніж затвердити серійне виробництво.

Чіткий технічний запит має включати креслення або цільові розміри, річний або серійний попит, умови експлуатації, необхідні стандарти та будь-яке спеціальне пакування чи очікування доставки. Ця інформація допомагає постачальнику визначити, чи підходить існуюча модель, чи потребує оцінки індивідуальна специфікація.

8. Що ви повинні знати про Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. постачає продукцію ізольованого дроту та описує свою увагу до розробки продукту, якості виробництва та підтримки клієнтів. Відповідно до інформації про продукцію компанії, процес виробництва тришарового емальованого дроту включає волочіння дроту, відпал, застосування ізоляції, контрольоване затвердіння та контроль розмірів.

Компанія також повідомляє, що має понад 10 патентів і команду досліджень і розробок із понад 20 осіб. Ці цифри, надані компанією, надають довідкові відомості про заявлені можливості розробки, але покупці повинні вимагати відповідну документацію, якщо для схвалення постачальника потрібні патентна власність, технічна кваліфікація чи інші докази.

Оцінюючи Huaying або іншого постачальника дроту, закупівельні групи повинні враховувати більше, ніж повноваження компанії. Найважливіші питання стосуються того, чи відповідає запропонований дріт застосуванню, чи є необхідні записи про якість, і чи можуть зразки та виробничі партії постійно відповідати узгодженій специфікації.

Для детальної інформації про продукт використовуйте офіційну сторінку тришарового емальованого дроту Huaying як відправну точку для технічного обговорення.

9. Часті запитання

1. Яке основне призначення тришарового емальованого дроту?

Його основна мета полягає в тому, щоб поєднати провідну жилу з кількома шарами ізоляції, допомагаючи електрично відокремити провідник від сусідніх витків і оточуючих компонентів. Фактичний рівень захисту залежить від конструкції дроту, властивостей матеріалу та перевірених результатів випробувань.

2. Чи є тришаровий емальований провід таким же, як провід з потрійною ізоляцією?

Не обов'язково. Терміни можуть описувати пов’язані продукти, але провідник, ізоляційні матеріали, метод покриття та вимоги до відповідності можуть відрізнятися. Завжди перевіряйте детальну конструкцію та відповідний стандарт продукту, перш ніж розглядати їх як взаємозамінні.

3. Які фактори визначають електричні характеристики дроту?

До важливих факторів належать матеріал і розміри провідника, електричний опір, товщина ізоляції, електрична міцність, номінальна температура та стабільність виробництва. Ефективність повинна бути оцінена з використанням специфікацій і умов випробувань, що стосуються призначеного обладнання.

4. Чи можна налаштувати тришаровий емальований дріт?

Залежно від можливостей виробника та виробничих вимог можливе індивідуальне налаштування. Покупці повинні надати цільовий розмір провідника, кінцевий діаметр, вимоги до ізоляції, електричні параметри та очікувану кількість замовлення, щоб визначити здійсненність.

5. Як покупці можуть перевірити якість продукту перед розміщенням оптового замовлення?

Запитуйте поточний аркуш технічних даних, відповідні записи перевірок та доступну документацію щодо відповідності. За необхідності оцініть зразки за допомогою перевірок розмірів, випробувань намотування та електричних випробувань, які проводяться відповідно до вимог застосування.

6. Яка інформація повинна міститися в запиті пропозиції?

Включіть необхідну модель або креслення дроту, розміри провідника, конструкцію ізоляції, цільові електричні характеристики, відповідні стандарти, кількість замовлення, місце доставки та будь-які вимоги до випробувань або упаковки. Повний запит робить технічну оцінку та котирування більш ефективними.

10. Висновок

Тришаровий емальований дріт може підтримувати електричні конструкції, які потребують надійної ізоляції, сталої провідності та ефективної обмотки. Вибір правильного продукту вимагає ретельного порівняння розмірів провідників, конструкції ізоляції, діелектричних характеристик, температурних обмежень і якості виготовлення. Перевіривши ці фактори перед виробництвом, інженери та відділи закупівель можуть зменшити розбіжності в специфікаціях і прийняти більш обґрунтовані рішення про закупівлю. Якщо ви купуєте ізольований обмотковий дріт для трансформаторів, котушок індуктивності чи інших електричних пристроїв,зв'язатися з Хуайінщоб обговорити ваші технічні вимоги, запитати специфікації продукту та вивчити відповідне рішення для вашого проекту.
